低压鼓风机TS-300
型号: TS-300
重量: 9.5KG
功率: 125W
电压: 220V/380V
材质: 铝合金
风量: 5.5m3/min
风压: 60mmAQ
品牌: 东洸
口径: 71×110
价格:
1021.00
产品详情

小型鼓风机介绍说明

低压离心风机特性说明:

一般用于塑胶材料片材的挤出、吹塑等相关机械设备上的抽排风,(125W  离心冷却风泵小型工业鼓风机)采用铝合金重力压铸外壳,配合离心叶轮及优化参数设计,使(125W  离心冷却风泵小型工业鼓风机)各风压及风流量达到(125W  离心冷却风泵小型工业鼓风机)所配置的性能最优,以利使用寿命能完全配合所设计的8---10年!

小型风机应用说明:

1.风量(Q):

 所谓(125W  离心冷却风泵小型工业鼓风机)风量(又称体积流率)指的是风管之截面积所通过气流之流速,一般在使用上以下式来表示:Q=60VA
Q(风量)=m3/min                    V(风速)=m c
A(截面积)=m2
2.压力常用换算公式
1Pa=0.102mmAq                   1mbar=10.197mmAq
1mmHg=13.6mmAq                  1psi=703mmAq
1Torr=133.3pa                   1Torr=1.333mbar
3.常用单位换算表-风量
1m3/min(CMM)=1000 l/min = 35.31 ft3/min(CFM)
4.常用名词说明
(1)标准状态:为20℃,绝对压力760mmHg,相对湿度 65%。此状态简称为STP,一般在此状态下1m3之空气重量为1.2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和,一般用kgf/m2或mmaq来表示。
(3)基准状态:为0℃,绝对压力760mmHg,相对湿度0%。此状态简称为NTP,一般在此状态下1m3之空气重量为1.293kg。

5.压力
(1)静压(Ps):所谓(125W  离心冷却风泵小型工业鼓风机)静压就是流体施加于器具表面且与表面垂直的力,在风机中一般是由于重力与风扇之推动所造成,在使用上常以kgf/m2或mmaq来表示,且可以直接经过量测取得。而在(125W  离心冷却风泵小型工业鼓风机)风机之风管中,任何方向之静压值皆为定值且也有正负之分,若静压值为正则表示风管目前正被胀大,若(125W  离心冷却风泵小型工业鼓风机)静压值为负则表示风管目前正受挤压。
(2)动压(Pv):所谓(125W  离心冷却风泵小型工业鼓风机)动压就是流体在风管内流动之速度所形成之压力,在使用上常以kgf/m2或mmaq来表示.
(3)全压(PT):所谓(125W  离心冷却风泵小型工业鼓风机)全压就是静压与动压之和,在使用上常以kgf/m2或mmaq来表示。在风机中全压值是属固定,并不会因风管缩管而产生变化.
6.风压与温度
 温度变化会影响空气之密度。故在(125W  离心冷却风泵小型工业鼓风机)其他条件不变的情况下,温度变化时,其风压必须依下面之关系加以校正,以获得标准情况下之风压值:
   P = P’[(273 + t)/293] (mm Aq)
同样,当空气密度变更时,其风压值可作如下之修正:
   P = P’(1.2/γ ) (mm Aq)
式中,等号右侧之值如P’、t、γ等之实测压力、温度与空气密度。
7.压力与速度的关系
 多大(125W  离心冷却风泵小型工业鼓风机)的压力就固定有多大的速度,不可能压力不变速度会改变,同理,不可能速度不变压力会改变。
Pv=r × (V2 / 2g)        Pv: 动压(mmAq) r: 空气比重(kg/m3)        g:重力加速度(m/s2)=9.8 V:风速(m/s)

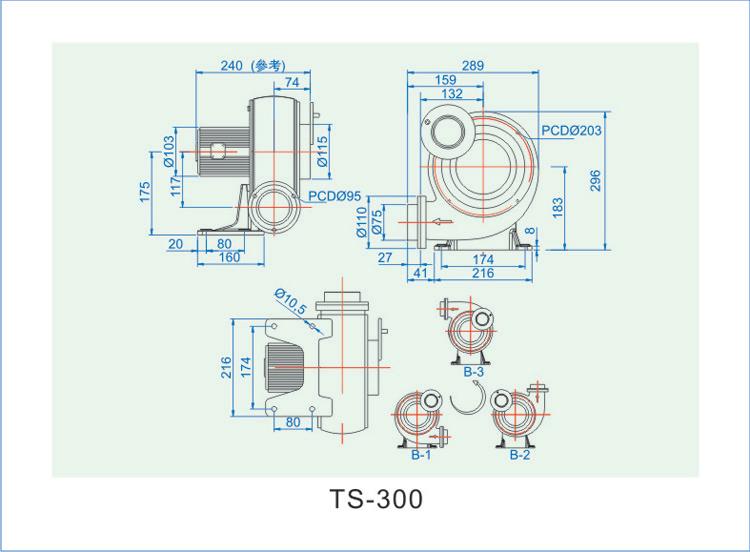

TS-300低压离心风机安装尺寸图:

低压离心风机TS-300安装尺寸图

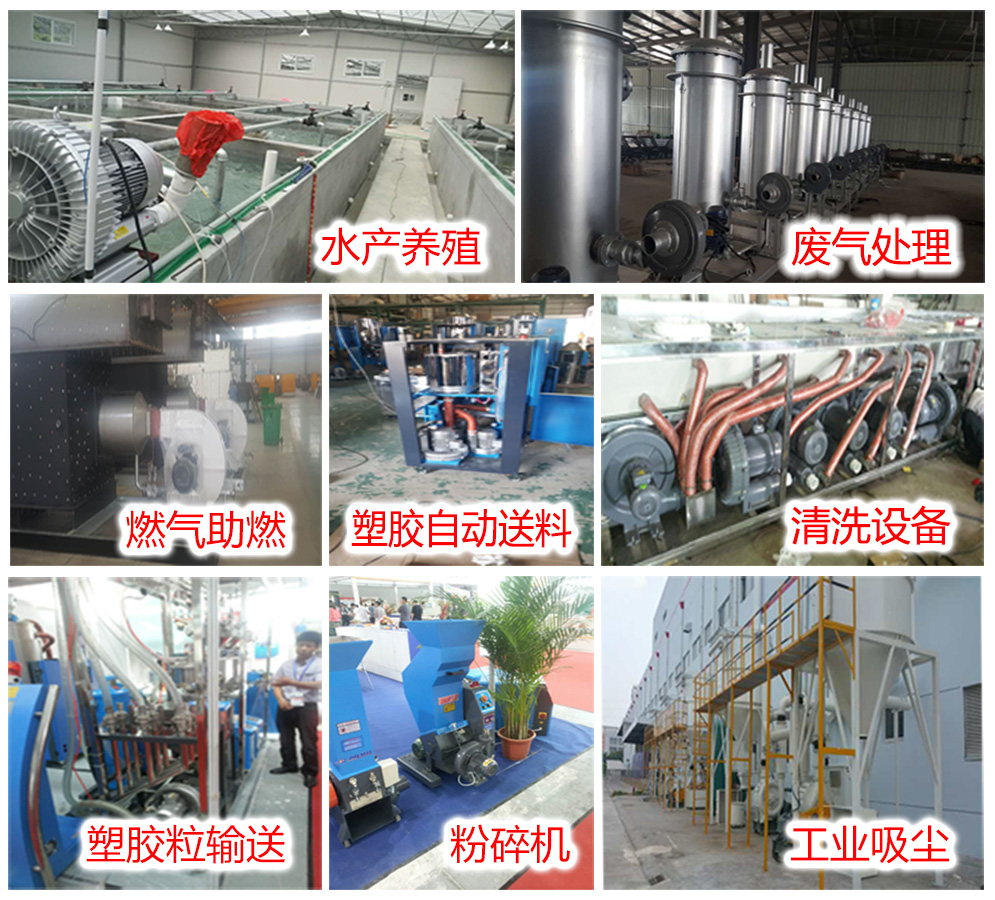

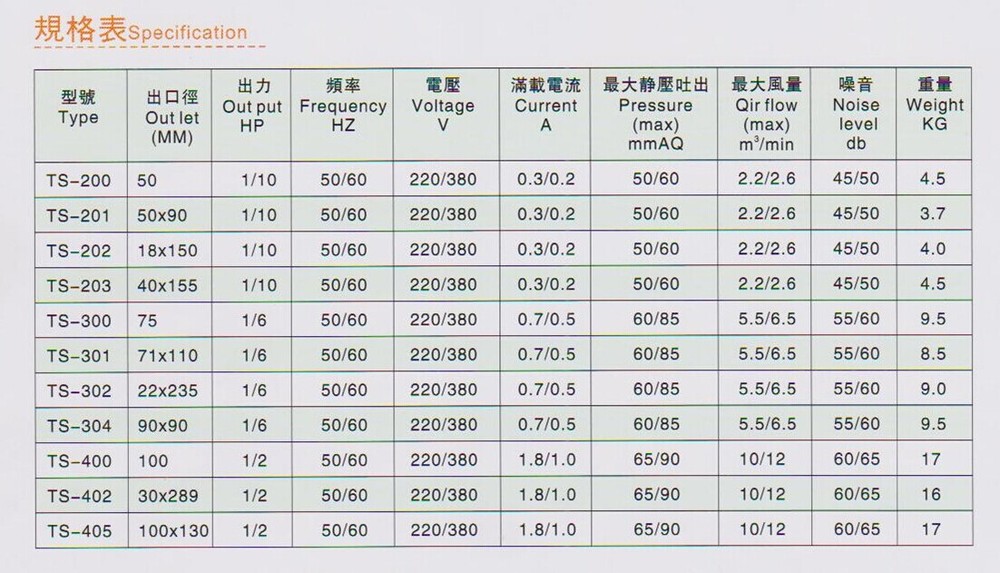

低压离心风机规格图低压离心风机TS系列规格表低压离心风机厂家东洸鼓风机使用案例图透浦式鼓风机实际案例
