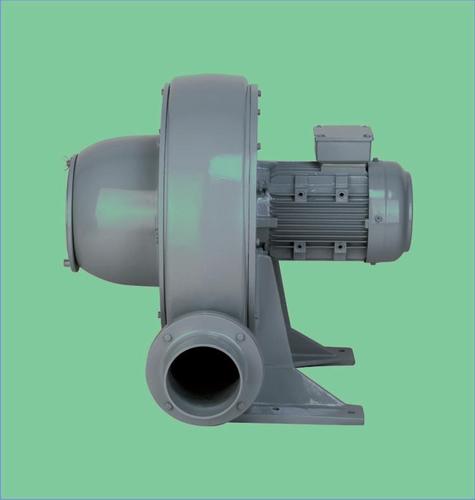

中压鼓风机TB-3

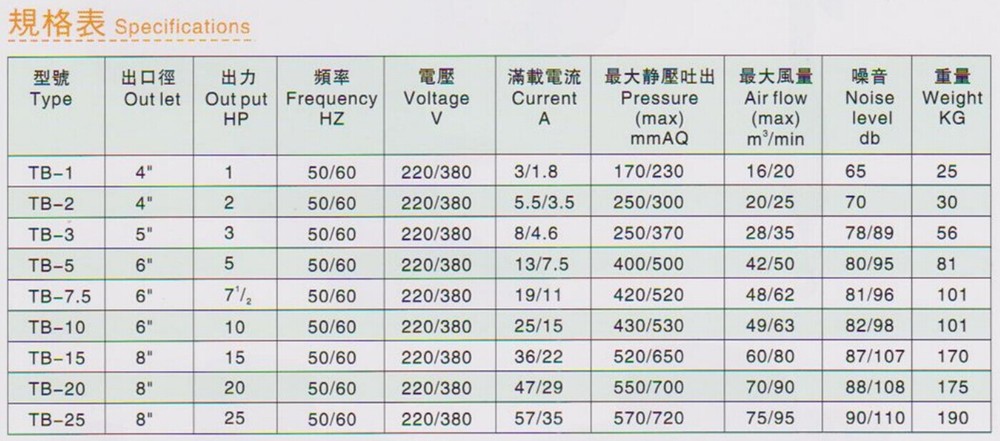

型号: TB-3
重量: 56KG
功率: 2.2KW
电压: 380V
材质: 铝合金
风量: 28m3/min
风压: 250mmAQ
品牌: 东洸
价格:
3552.00
产品详情

中压透浦式鼓风机TB-3

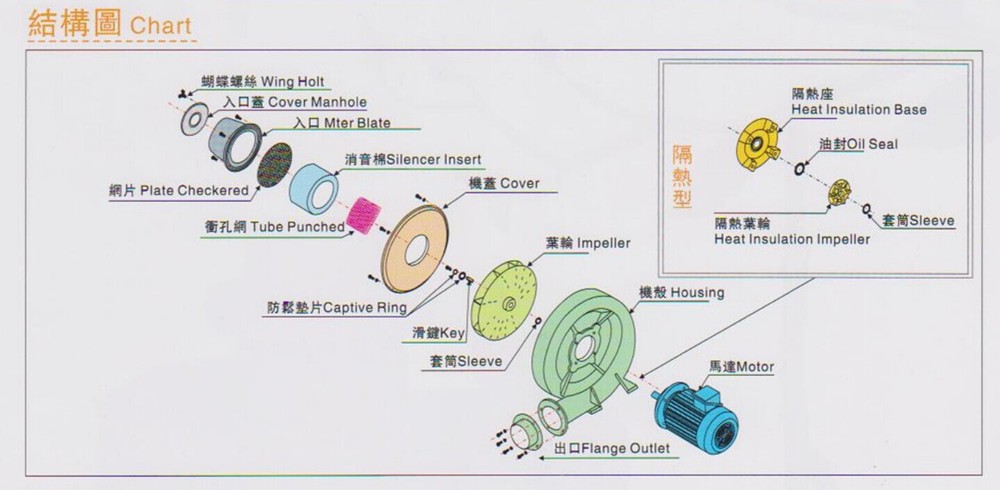

东洸透浦鼓风机主要结构原理:

1.叶轮

叶轮是采用铝合金压力重铸模具一次成型,它由前盘、后盘、叶片及轮毂等組成。叶片有后弯式、径向式和前弯式,后弯式叶片形状又分为机翼型、直板型和弯板型。叶轮前盘的形式有平直前盘、锥形前盘和弧形前盘三种,如图所示。



2.涡壳(机壳)

涡壳作用是汇集叶轮出口气流并引向风机出口,与此同时将气流的一部分动能转化为压能。涡壳外形以对数螺旋线或阿基米德螺旋线最佳,具有最高效率。涡壳轴面为矩形,并且宽度不变。

涡壳出口处气流速度仍然很大,为了有效利用气流的能量,在涡壳出口装扩压器,由于涡壳出口气流受惯性作用向叶轮旋转方向偏斜,因此扩压器一般作成沿偏斜方向扩大,其扩散角通常为6。~8。

东洸透浦鼓风机涡壳出口部位有法兰结构,可以防止气体在机壳内循环流动。从而引导气流随叶轮作离心压力排出。目前东洸透浦鼓风机用ADC12铝合金铸造 ,有别于一般铁壳或AC10铝合金制之鼓风机,ADC12材质与奔驰轿车车轮鼓同一材质,更坚固耐用。
3.马达(电机)

东洸透浦鼓风机采用异步鼠笼电机直接驱动,电机防护等级都是IP54,符合EN60034-1的标准。电机的标准设计是以50HZ为主频率的三相交流电,电压为230/400V或400V,以及230V,50HZ单相交流电,符合IEC38标准。根据客户要求也可按IEC38提供60HZ的电机。
