锅炉风机TB-10
型号: TB-10
重量: 101KG
功率: 7.5KW
电压: 380V
材质: 铝合金
风量: 49m3/min
风压: 430mmAQ
品牌: 东洸
口径: 6"
价格:
0.00
产品详情

锅炉鼓风机选型:

台湾东洸鼓风机一般用于冶炼炉、电热炉和燃气炉比较多,冶炼炉专用风机使用的高压RB系列比较常见,常用的有RB-3(2.2KW)、RB-5(3.7KW)、RB-7.5(5.5KW) <详情可参考:高压鼓风机> ;电热炉一般用TX和TB系列的比较多;燃气炉使用的大多也是TB系列的风机,般输送气体1.5KW、2.2KW、3.7KW的中压风机使用的比较多。

锅炉风机结构 :
1.采用德国先进技术,在通过加上一体式的销音设施,改进了高压风机静音现像,而提升了静音的效果
2、可靠性高当使用情况变化时,机器仍可安全运转。除了叶轮之外,高压鼓风机没有其他动作,因此可靠性之高几乎免维修。使用独一无二且散热良好的精密外侧轴承,因此它具有下列优点:高压缩比;轴承运转温度低;润滑油脂寿命长;免保养。
3.安装容易 配备齐全,可随时安装与使用,供压缩空气或用于抽真空,也可任意安装于水平或垂直的方向。
4.无油无污染 叶轮旋转时,不与任何部分零件接触,免润滑,因此可保证百分之百无污染。
5.最高品质 经过17年的专业制造经验,最精密机械设计加上慎重电机配合标准仪器测试,使用所有零件均能达到最高品质要求,运用标准ip54,f级马达效率高,故障极少,马达与鼓风机之间有轴封分试,预防异物进入。同时为确保功能效果,每一台鼓风机在出厂前均经过严格测试。
锅炉鼓风机结构图:

锅炉鼓风机结构图

小型锅炉风机透浦式风机用途:
1、 吸风功能:网版印刷机吸附、焊接废气吸取、织布机吸丝、照相制版、粉粒体输送、印刷吸附、工业吸尘、真空脱水、制书本机、残布处理、牛乳纸盒充填机、豆腐机械、加工物的保持、工事现场、烫布机、瓦斯分解。
2、 吹风功能:瓦斯重油喷燃、洗瓶机吹干、纸布条吹送、干燥用空气刀、裁断机气垫、畜粪发酵爆气、传票输送、电解液搅拌、养殖池氧气补给、冲床机便利冲压后取成型品、粉粒体输送、焚化炉排废、烟气吹吸、洗车吹干、印刷机强制干燥、洗净后吹干。
3、环保工程 产业机械,塑胶机械(除湿干燥机),印刷机械(丝网印机),照相制版, pcb 设备,电器设备,医疗设备,各式燃烧机,环保养殖业等等。
4、广泛用于切纸机、燃烧降氧机、卷烟滤嘴成型机、电镀槽液搅拌、雾化干燥机、水处理曝气、水产养殖、丝网印刷机、照相制版机、注塑机、自动上料烘干机、液体灌装水产培苗养殖.中小型养殖池.车船运输活鲜水产品及无电区域的加气增氧,也可作为工业吹吸气的气源配套。
5、高压漩涡气泵现在工厂、仓库、矿井、隧道、车辆船舶、冷却塔、建筑物等多场合都有所应用;另外,锅炉、鼓风炉、工业用炉的通风和引风也多用高压风机;除此之外,高压风机还应用在空调调节设备和家用电器的冷却与通风;酒店、食堂中的通风与散味;谷物的烘干和选送;并常用作风洞实验的风源和气垫船的充气和推进等。
小型锅炉风机TB系列规格图表:

小型锅炉风机TB系列规格图

  锅炉助燃专用风机广泛用于切纸机、燃烧降氧机、卷烟滤嘴成型机、电镀槽液搅拌、雾化干燥机、自动上料烘干机、液体灌装机、电焊设备、纸张运送、干洗衣服、清洁用途、空气除尘、干瓶、气体传送、送料、收集、环境机械干燥机、燃烧机、粉粒机、械焚化、灶塑料抽出机、吹袋机、粉粒体输送等······
锅炉风机使用与安装须知条件:
1.安装前应熟悉说明书各种技术要求,检查随机附件是否齐全,各种技术文件是否完备。
2.对鼓风机进行初步检查,在物流运输过程中或长期存放后有无机件损坏,是否有杂物落入风机流道,有无腐蚀等,然后用工具转动风机主轴或风机电动机尾部风叶,看转动是否灵活,有无碰擦声,否则应先对排除故障。
3.根据基础图下好地脚螺栓,风机安装时应校正水平面,防止过大的倾斜。
4.管道直径应略大于(管道直径与风机出口直径之比例为1.1:1)风机出口直径,尽量缩短管道长度,少用弯头,弯头角度应大于90度。不允许采用直角T型接头,管道各接头应密合,不得漏气,以减少压力损失。管道重量不得由风机支撑,更不允许风机与管道强制连接,以防止振动和噪声增大。
5.根据鼓风机的特点,可在风机进风口或者出风口安装调节阀门。对于风量风压得调节。
6.为保护风机电机,应安装电流过载保护装置。
7.关闭风机进风口,试启动风机,检查风机主轴转向是否正确。然后重新启动风机,,待运转正常后,逐渐打开调节风门,调到所需工况点,但电机电流不得超过额定值,若所需工况点刚好为风机喘震点,应将工况点适当调整,避开喘震点,或采取其他防喘措施。

锅炉鼓风机特点:
1、高温电机采用时尚铝合金、钢板外观设计,造型美观。
2、高温电机选用高精度轴承,特种润滑脂制造,噪音低,振动小。
3、高温电机采用耐高温F级绝缘材料,保证电机在高温环境下安全运行,不老化、不烧坏。
4、运用独特“电机对流式散热"设计,打破传统的排风式散热方式。
5、电机轴可选用铬钢和不锈钢材质,其长短可根据客户要求订做。

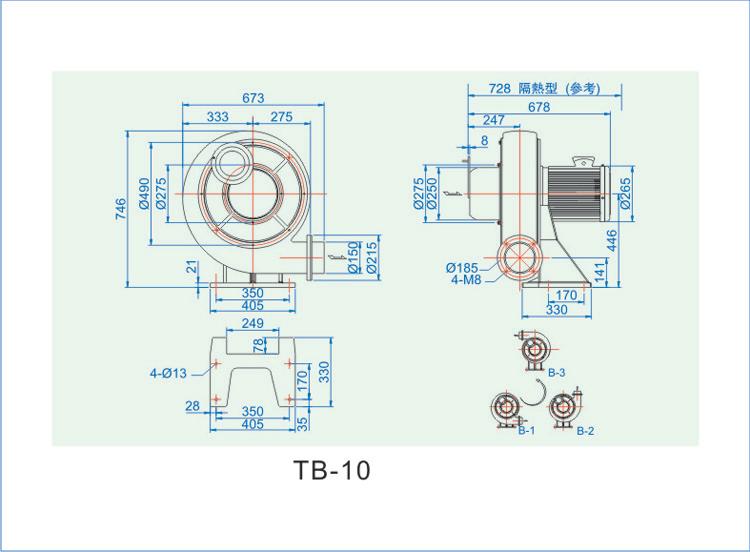

锅炉风机TB-10安装尺寸图:

锅炉风机TB-10安装尺寸图

锅炉鼓风机禁止以下事项:
1、如果设备旁边没有采取必要的防护措施和保护手段,例如防止儿童手指接触的装置,则禁止在非法工业设备被使用2HB系列侧风道风机《漩涡式气泵》
2、如果无明确相关用途说明,禁止在可能存在爆炸气体的空间使用。
3、如果无明确相关用途说明,禁止进抽吸、输送或压缩具有爆炸 性的、可燃的、具有浸蚀性的或有毒的介质。
4、出于安全原因,禁止任意对2HB系列侧风道风机《漩涡式风机》进行改装。
5、除此之外的维护保养和维修工作只能由生产商授权的公司实施《需要向生产商咨询》。
小型锅炉风机配置:
(1.机壳材质:全风高压风机采用超强度压铸铝,压铸铝与奔驰汽车轮毅相同铝材,相对于普通铝合金来说,压铸铝更坚固,相对于铁壳风机,更有轻量化的作用。
(2.电机性能:高压风机采用台湾全风电机,全风机是一款宽频,宽压电机,列入:单相110V/230V 工业三相:220/380/415/660V等,电机频率可45-75HZ调频,IP55防护等级 F级绝缘等级,其优势是国内电机达不到的工艺,深受国内外客户青睐、
(3.风机油封:全风风机采用德国MERKEL油封,德国MERKEL(默克尔)材料采用氟橡胶可承受-25℃至300℃。相对于一般油封工作时其唇缘的温度高于工作介质温度20~50℃,性能更稳定,免维护,寿命更久。
(4.风机轴承:全风风机核心部件采用德国SKF,日本NSK品牌轴承,轴承最高可承受350摄氏度,4000转每分钟的转速。对于国产洛轴,日本轴承,性能稳定,低噪音,免维护,寿命更久,可保证风机运行更久。

锅炉风机特点:
高效率、低能耗(旋涡风机在高压力范围有较保守的设计,在使用情形下根据需求风量/风压产生变化时,仍能安全运转);
安装容易(旋涡风机能安装于水平或垂直方向);
可靠性高(旋涡风机除叶轮外,无其它动件,并采用世界知名品牌NSK,SKF高速轴承,更能保证风机工作,长久寿命几乎免维修);
低震动 (旋涡风机的机械精密度高,回转部件均经过CNC加工中心加工,极精密之平衡设计、测试、校正、震动率很低);
低噪音 (旋涡风机进出风口皆有内藏式消声器,降低运转噪音);
结构坚固 (旋涡风机采用ANDC12压铸铝一次性压铸而成,有别于一般铝壳或铁壳之风机,更坚固耐用);
适用范围(旋涡风机规格多,分高压力和大风量系列,可灵活选用);
最高品质 (以上海全风实业有限公司多年之制造经验,加以严密的品管,使所有零件均能达到最高品质);

锅炉鼓风机主要故障及原因
1.轴承箱剧烈震动
①旋涡气泵轴与电机轴不同心,联轴器装歪
② 机壳或进风口与叶轮摩擦
③ 基础的钢度不牢固
④叶轮铆钉松动或叶轮变形
⑤叶轮轴盘与轴松动,或联轴器螺栓松动
⑥机壳与支架、轴承箱与支架、轴承箱盖于座等联接螺栓松动
⑦旋涡气泵进出气管道安装不良
⑧转子不平衡,引风机叶片磨损
2.轴承温升过高
①轴承箱剧烈震动
②润滑油脂质量不亮、变质、含有过多灰尘、粘沙、污垢等杂质
③轴承箱盖、座连接螺栓紧力过大或过小
④轴与滚动轴承安装歪斜,前后两轴承不同心
⑤滚动轴承损坏
3.电极电流过大或温升过高
①开车时进气管道闸门或节流阀未关严
②流量超过规定值
③旋涡气泵输送气体的密度过大或有粘性物质
④电机输入电压过低或电源单相断电
⑤联轴器连接不正,皮圈过紧或间隙不匀
⑥受轴承箱剧烈震动的影响

小型锅炉风机技术参数:
 1、 加热热源:蒸汽、电、远红外、电蒸汽两用。
 2、 使用温度:蒸汽加热:50-140℃,最高150℃。电、远红外加热温度50-350℃。
3、 备有自控系统和电脑控制系统。
4、 常用蒸汽压力0.02-0.8Mpa(0.2-8kgf/cm2)。
5、 配有电加热按I型计算15kw,实用5-8kw/h。
6、 特殊要求在定货时表明。
7、 使用温度大于140℃或小于60℃,要在订货时注明。
