磨床除尘器使用说明书


   风远达磨床除尘器介于广大客户的信赖,销量稳步上升,磨床除尘器也从原来的老款MC-TX系列到现在主流的MCXS(全新第三代磨床除尘器)。应于广大客户的认可我司将MCXS系列磨床除尘器使用说明书公布于网站,以便广大客户参考查阅。


  磨床除尘器安装说明:

磨床除尘器安装说明

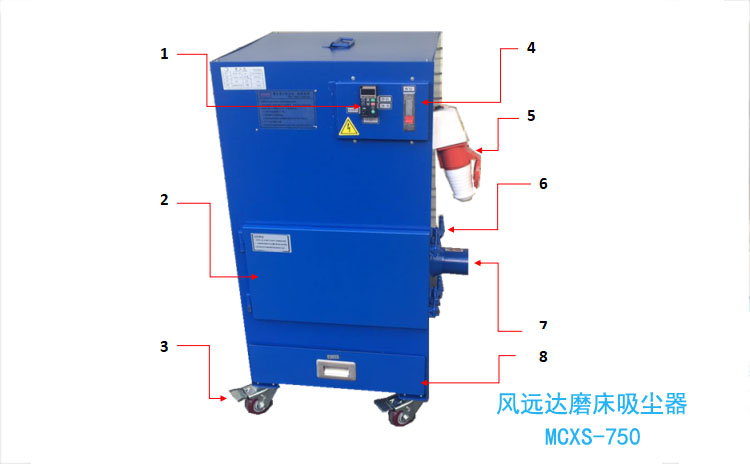

磨床除尘器上图标识注解:

               (1--变频调控开关            2--检视门            3--移动角轮          4--电控   )
                (5--外接电源插座             6--密封锁扣        7--吸尘口              8--集尘抽屉)


一、磨床除尘器工作原理:

  本吸尘机为专用磨床除尘配套,通过透浦离心大吸力风机的运转而产生的离心力,将PP波纹管与吸尘口(图7)直接连接到磨床的吸尘风罩,使之磨床工作中产生的灰尘ι砂轮混合粉尘能被本吸尘机吸咐,同时通过内置滤袋的过滤,从而将95%以上的灰尘过滤到集尘抽屉(图8)里,工作时只须定期进行清理集尘抽屉8.

二、磨床除尘器安装案例:

磨床除尘器安装案例


1.安装方法:
   1)将外接电源线一头与外接电源插座连接,另一头与磨床380V电源相接或单接;

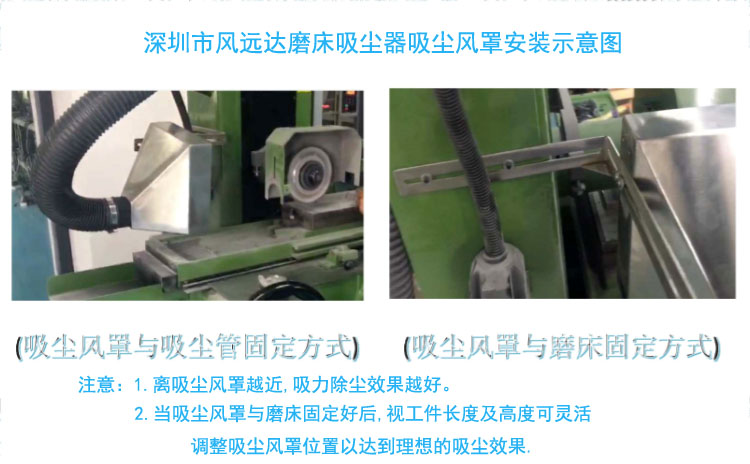

   2)将吸尘主管PP波纹管一头与吸尘口7连接,另一头与吸尘风罩连接,如下图示:

磨床除尘器风罩安装方式

  3)当吸尘风罩与磨床固定好后,视工件长度及高度可灵活调整吸尘风罩位置以达到理想的吸尘效果.(原则是离吸尘风罩越近,吸力除尘效果越好);

  4)若因工件尺寸太大,可增加磨头边上固有的吸尘口进行串接,如下图示:

磨床除尘器风罩


  此时需要在主吸尘管口处加一个PVC三通或不锈钢制做三通,分别与两吸尘风罩连接即可;
  5)当所有管道.吸尘风罩.电源接好后,即可进行试机运行;

2.安装注意事项:
   1)当开机时须做到听音试手感,即听马达运转的声音,是否轰鸣;并通过手探测吸尘风罩口的吸力,若声音低沉,手感无力,则为电源线接电马达反转,此时可通过变频调控开关1上的按钮正反转转换按键进行正反转换,如下图:

磨床吸尘器变频面板


   2)一般吸尘机出厂均会将变频内置频率设置为最高运行60Hz,最低50Hz,接电接管接风罩完成后,请勿再次重新设置吸尘机的运行频率,以防危险使用.

   3)每次打开检视门后,关闭时请注意检查密封性;

   4)安装完毕后请勿打开吸尘机上盖板,防止增加噪音危害;

三、
开关机步骤说明:
    1.开机时通过遥控开关(如下图),首先打开主电源,(此时电控箱内有开关启动的声音,同时变频调显示屏会有数字显示.然后再按变频调频开关上的绿色开机运行键,此时变频调频开关的显示屏上会有频率数的跳动增加,直到60.00字样,此时开机完毕.

磨床除尘器控制面板

2.关机时,可通过变频调控开关上的停机按键停机,或是直接通过遥控开关上的关闭按钮停机.一般建议通过遥控开关进行关机动作,以切断主电源,防止危害;

3.当一段时间不用,可通过以上的开机动作来试机3分钟,并查看吸尘机密封部位是否有漏气现象.




                                                                       -----------本磨床吸尘机说明最终解释权归风远达所有----------
