磨床吸尘机

磨床吸尘机使用范围:简易手摇磨、614、618型平面磨、精密平面磨;抛光砂磨机,管道长度低于2米的工况环境。


工具磨专用磨床吸尘机

MC-TX-1/2

磨床吸尘器选用标准:
1.磨床类型的确定:平面磨、手摇磨、精密磨、工具磨、内外圆磨
2.集尘配套吸尘罩的设计:磨床运动轨迹方向、灰尘产生源方向、机台空间情况
3.磨床灰尘分类情况:砂轮灰、金属灰、混合灰
4.磨床工艺加工类别:开粗、精磨
5.磨床加工方式:干磨、湿磨

平面磨专用磨床吸尘机

MC-TX-1

主要用于平面磨工作时产生的金属粉尘、砂轮废屑、金属与砂轮混合粉尘的收集与吸咐,确保工作环境的清洁,从而预防 “职业病"的发生。
1、抽尘风机(选自台湾透浦中压离心风机,低噪音、低震动,全铝材质)
2、内滤装置(采用不锈钢滤网及不织布滤袋,环保经济)
3、收尘装置(采用抽屉式集尘箱,密封式自沉降积尘)
4、外接管道(选用专配波纹管道,连接磨床)


干湿两用磨床吸尘机

MCGS-TX-1

1. 可单配7120/7130/6335/。。。等机型平面磨床。
2.  配套集尘风罩可随工件作调整,以利磨床吸尘器能有效吸尘;
3.  安装方便,底部可带脚轮或固定均可;
4.  接管便捷、安装维护简单、清灰快捷;
5.  针对水磨的水雾、灰尘除尘更有效;
6.  体积小、噪音低,可适合不同工况使用。


磨床中央吸尘设备


磨床中央吸尘设备由吸尘主机、管网、吸尘插口、吸尘组件组成吸尘系统;吸尘设备,操作更简便,使用也更舒适。
  1、处理物:磨床加工粉屑、灰尘碎屑、砂轮、金属混合粉等
  2、处理物规格: 2㎜直径以下粉屑
  3、处理能力:可将磨床生产过程所产生之粉尘有效补集输送至集尘机集中处理。
  4、供应电源:AC3相×380V×50Hz。


磨床吸尘机报价及规格
型号

功率(KW/HP)

电压(V)

最大静压(Pa)

最大风量(m³/min)
尺寸(mm)
吸尘口径(mm)
容积(L)
噪音(Db)
出厂价(RMB)
MC-TX-1/2
0.375/1/2
220/380
1300
6
450*330*610
63
10
65
1580.00
MC-TX-10.75/1
220/3801900
14420*420*790
63/75
20
653280.00
MCGS-TX-10.75/1
220/380190014660*330*830
63/75
15
653870.00
MC-TX-21.5/2
220/3802500
20
450*450*810
75
25

70

4240.00
MCGS-TX-21.5/2
220/380250020660*400*840
75
15
704790.00
MCCJ-TB-21.5/2
220/380250020940*520*790
75
20
65
4350.00


磨床吸尘器展示

02

磨床集尘系统主机案例图



01

磨床集尘系统集尘主机



03

安装吸尘的磨床车间图


SUCCESSFUL CASE

平面磨床集尘案例

本公司具有高光性能制造工艺,量身打造高性价比细分产品,保证每个产品的质量和品质。

The company has a high performance manufacturing processes, cost breakdown products tailored,

guarantee the quality of each product and quality


磨床中央集尘系统视频
磨床集尘系统

磨床集尘系统 磨床中央吸尘设备 磨床车间清灰集尘系统

一、主要特点:
1.处理物:磨床加工粉屑、灰尘碎屑、砂轮、金属混合粉等
   1)温度:50℃以下。           2)浓度:10.42Kg/hr。
    3)粒度:2mm以下。           4)容许浓度:5.0mg/m3。

   5) 腐蚀性:没有。                6)发火爆度:有。

   7)吸湿性:有。                8)含水量:无。

 2、处理物规格: 2㎜直径以下粉屑
 3、处理能力:可将磨床生产过程所产生之粉尘有效补集输送至集尘机集中处理。
 4、供应电源:AC3相×380V×50Hz。

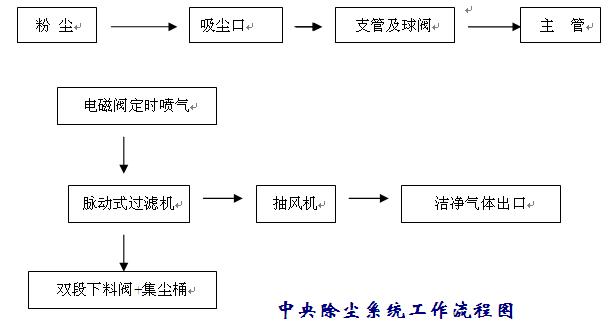

二、磨床集尘系统 磨床中央吸尘设备 磨床车间清灰集尘系统动作原理:


含尘空气在高风量风机所产生的强劲吸力下,经过管道,集中输送至滤袋室内,大部分颗粒状都被入口挡板强行截至漏斗;而小部分细微粉尘被吸附在滤袋外壁上,经过电磁阀以定时喷气逆洗方式清理之后同漏斗中的大部分粉尘在双段下料阀的循环动作下跌落至收集桶中,所有的动作都在PLC的程式控制下进行,只需派人定时清理收集后的粉尘。


三、磨床集尘系统 磨床中央吸尘设备 磨床车间清灰集尘系统一般中央集尘设备规格:
(参考LV-25HP中央集尘系统1套(配置:磨床20台))
(一)、滤袋式集尘系统  ;
  1)型式:脉冲逆洗下拆式          2)处理能力:160m3/min 。

 3)过滤形式:滤袋式过滤           4)过滤效果:99.9%
  5)滤袋式规格:?120㎜*L1800㎜*49条。   6)外形尺寸:L1600㎜*W1600㎜*H4200㎜(本体材质:SS41*3.0㎜)
  7)附入风口挡尘板:维护平台清理门及漏斗检视口。

(二)、集尘风机
   1)型式:铸造皮带多段式。           2)风量:160m3/min 。
   3)静压:400㎜Aq(风机入口水柱压力)。   4)使用动力:25HP*18.5KW*380V*3相*50Hz。
   5)马达品牌:西门子或大同、东元马达。

(三)、粉尘收集设备
   1)外型尺寸:?600㎜*H700㎜。           2)材质:SS41。

(四)、风管系统
   1)材质:SS41*2.5㎜。             2)设备内容:
             1、主风管排放烟囱1式                2、90°弯头(厚度﹥3.5mm),大小头
             3、连接法兰                      4、配套吸尘吸头
             5、调压球阀

(五)、变频调控系统:
   1)采用台达25HP的变频马达1式        2)通过变频改变马达功率,从而省电省成本
(六)、下料系统:双段下料系统,可连续运行,免停机。
(七)、仪电控制设备: 1套。(所需电源及气源由业主拉至集尘机旁)
(八)、施工中墙洞修复。
